Bahan: | SM0254 | Tekanan Desain Maks: | 1,6 mp |
---|---|---|---|
Modus Koneksi: | Penjepit, Flensa, Benang eksternal | Periode garansi: | Satu tahun |
Struktur: | dilepas | Kode HS: | 8419500090 |
Aplikasi: | industri metalurgi | ||
Menyoroti: | industri makanan Gasket Plate Heat Exchanger,Resistensi kebocoran gasket plat penukar panas,Mesin penukar panas gaya piring industri makanan |

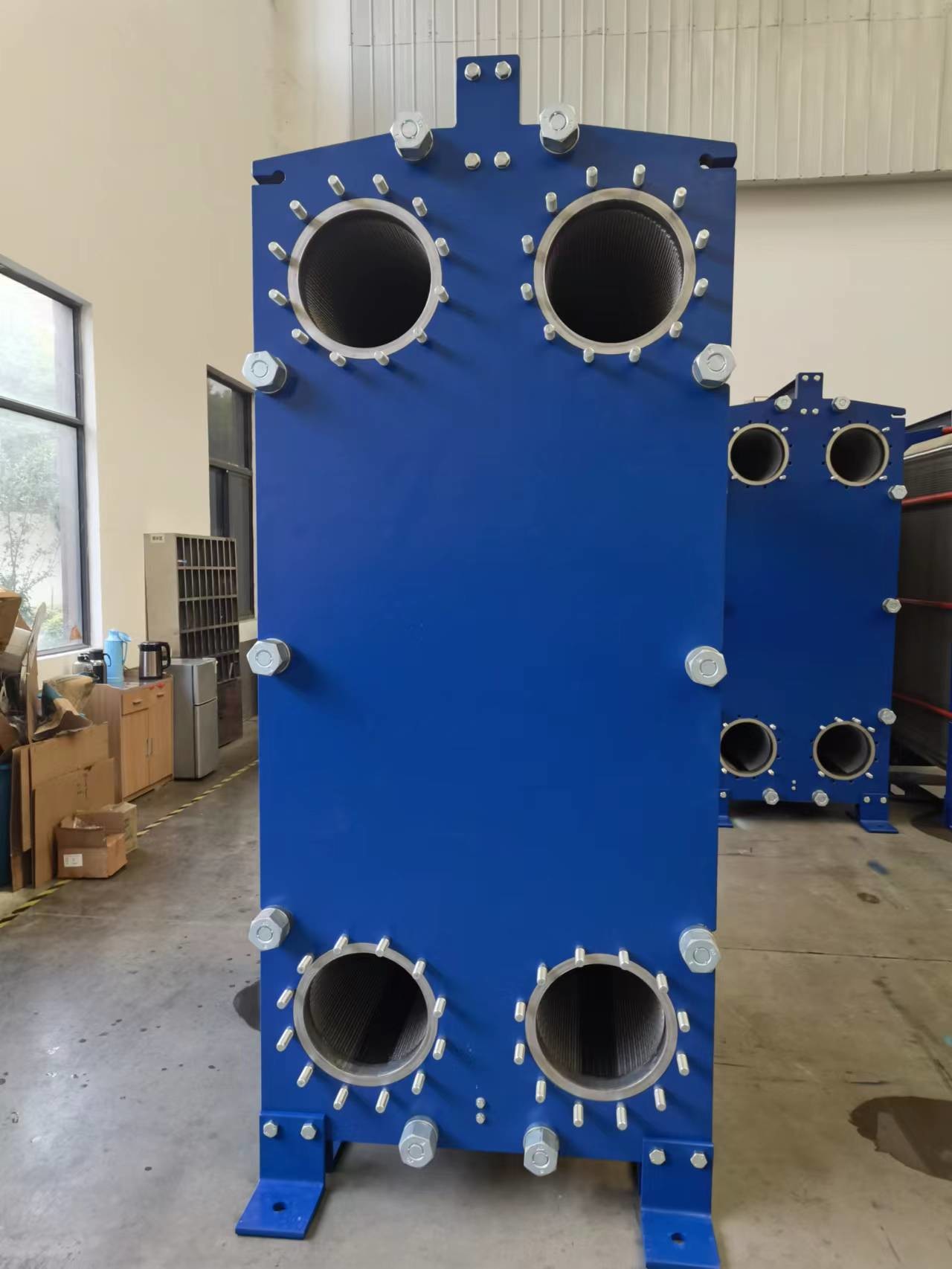

A19 Series Gasket Plate Heat Exchanger SM0254 Bahan Untuk Industri Metalurgi
Pemanas pelat dengan gasket (GPHE)adalah jenis penukar panas yang terdiri dari serangkaian pelat logam dengan gasket di antara mereka.GPHEs banyak digunakan di berbagai industri dan aplikasi karena ukuran kompak mereka, efisiensi transfer panas yang tinggi, dan serbaguna.
Fitur utama dan prinsip kerja penukar panas pelat gasket:
Desain Piring: GPHE terdiri dari beberapa pelat yang terbuat dari bahan seperti stainless steel atau titanium.meningkatkan efisiensi transfer panas.
Gaskets: Plat dalam GPHE disegel dengan gasket yang terbuat dari bahan elastomer, seperti Nitrile (NBR) atau EPDM. Gasket memastikan segel yang ketat dan bebas kebocoran antara plat,mencegah pencampuran dari dua cairan yang dipertukarkan.
Aliran Cairan: Dua cairan yang terlibat dalam proses pertukaran panas mengalir melalui saluran bergantian yang terbentuk antara lempeng.Pengaturan aliran arus lawan memaksimalkan perbedaan suhu antara cairan, mengoptimalkan transfer panas.
Transfer panas: Ketika cairan panas dan dingin mengalir melalui saluran masing-masing, panas ditransfer melalui bahan pelat dari sisi panas ke sisi dingin.Desain lempeng bergelombang dan aliran bergelombang meningkatkan transfer panas yang efisien, menghasilkan koefisien transfer panas yang tinggi secara keseluruhan.
Desain Kompak: GPHEs menawarkan jejak yang kompak dibandingkan dengan jenis penukar panas lainnya.
Fleksibilitas dan Modularitas: GPHEs memiliki desain modular, yang memungkinkan kustomisasi dan adaptasi yang mudah terhadap kebutuhan transfer panas yang berbeda.Plat tambahan dapat ditambahkan atau dilepas untuk menyesuaikan area transfer panas dan kapasitas sesuai kebutuhan.
Perbaikan Mudah: GPHEs dirancang untuk pemeliharaan yang mudah. Piring individu dapat diakses dan dibersihkan atau diganti jika diperlukan, meminimalkan waktu henti dan mengurangi biaya pemeliharaan.
Keanekaragaman: GPHEs cocok untuk berbagai aplikasi, termasuk sistem HVAC, proses industri, pendingin, pengolahan makanan dan minuman, dan pembangkit listrik.termasuk air, minyak, bahan kimia, dan pendingin.
Penukar panas pelat gasket menawarkan transfer panas yang efisien, ukuran kompak, dan fleksibilitas, menjadikannya pilihan populer untuk banyak aplikasi pertukaran panas.kemudahan pemeliharaan, dan fleksibilitasnya berkontribusi pada penggunaan mereka yang luas di berbagai industri.
TYPE | A ((mm) | B ((mm) | C(mm | D ((mm) | E ((mm) | Ketinggian (mm) (dari tengah bawah ke tanah) (mm) | MAX.LC (mm) |
Jalur konektor (mm) (mm) |
Aliran maksimum (m3/jam) (m3/jam) | Tekanan desain (Mpa) | Max Pieces |
A8 | N ((2.3+X) | 200 | 70 | 750 | 656 | 51.5 | 500 | 28 | 18 | 10/1.6 | 95 |
AS7 | N ((2.3+X) | 300 | 126 | 660 | 394 | 160 | 500 | 60 | 36 | 1.0/1.6 | 200 |
A14 | N ((2.3+X) | 300 | 126 | 960 | 694 | 160 | 1200 | 60 | 36 | 1.0/1.6 | 200 |
A19 | N ((2.3+X) | 382 | 192 | 995 | 701 | 165 | 1200 | 66 | 36 | 10/1.6 | 250 |
